第一章：规格摘要
1.1规格概述

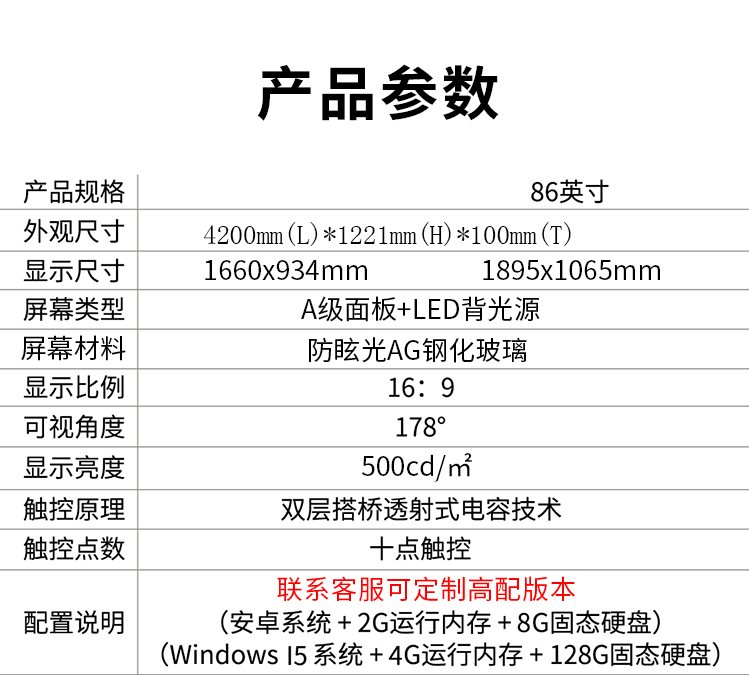

| 类别 | 型号 | 参数 | |||||||||||||||||||
| 产品外观 | 表面 | 4mm防眩光 钢化玻璃 | |||||||||||||||||||
| 尺寸 | 4200mm(L)*1221mm(H)*100mm(T) | ||||||||||||||||||||
| 机壳 | 航空铝合金 | ||||||||||||||||||||
| 边角结构 | 铝合金边框(去除锐角) | ||||||||||||||||||||
| 屏幕面板 | 屏幕尺寸 | 85.5英寸 | |||||||||||||||||||
| 光源 | LED背光 | ||||||||||||||||||||
| 物理分辨率 | 3840*2160 | ||||||||||||||||||||
| 显示比例 | 16:09 | ||||||||||||||||||||
| 亮度 | 350cd/㎡(Typ） | ||||||||||||||||||||
| 对比度 | 3500：1 | ||||||||||||||||||||
| 背光类型 | 直下式LED背光源 | ||||||||||||||||||||
| 最大可视角度 | 178°(H)/178°(V) | ||||||||||||||||||||
| 响应时间 | ≤8ms | ||||||||||||||||||||
| 使用寿命（Typ） | ＞60,000hrs（Typ） | ||||||||||||||||||||
| 贴合方式 | 零贴 | ||||||||||||||||||||
|
Android 方案 |
Mstar | MSD648 | |||||||||||||||||||
| CPU | 架构 | A53 | |||||||||||||||||||
| 工作主频 | 1.46GHz | ||||||||||||||||||||
| 核心数 | 四核 | ||||||||||||||||||||
| GPU | Mali-T720 | ||||||||||||||||||||
| 内部缓存容量（RAM） | 2G | ||||||||||||||||||||
| FLASH | 8G iEMMC | ||||||||||||||||||||
| 系统版本 | androids 6.0 | ||||||||||||||||||||
| 语言 | OSD | 英语/简中/繁中 | |||||||||||||||||||
| OPS电脑 | Intel Core 中央处理器 | CPU | i3 / i5 / i7 | ||||||||||||||||||
| 系统属性 | 操作系统 | Windows 7/10 | |||||||||||||||||||
| 配置 | 内存 | 4G / 8G | |||||||||||||||||||
| 硬盘 | 128G / 256G | ||||||||||||||||||||
| 显卡 | 集显 | ||||||||||||||||||||
| 网络 | 有线网络 | 100/1000Mbps | |||||||||||||||||||
| 无线网络 | 2.4G/5G无线网络 802.11 a/b/g/n | ||||||||||||||||||||
| 输入接口 |
|
|
|||||||||||||||||||
| 输出接口 |
|
|
|||||||||||||||||||
| 功能 | 音箱 | 2*15W立体声 | |||||||||||||||||||
| 电源（AC）输入 | *1 | ||||||||||||||||||||
| 电源开关 | *1 | ||||||||||||||||||||
| 后期维护 | 免拆前维护 | ||||||||||||||||||||
| 麦克风 | 无线Mic模块，（选配） | ||||||||||||||||||||
| 一键开关机 | 同一物理按键完成Windows 安卓开关机 | ||||||||||||||||||||
| 一键护眼 | 前置物理功能按键方式一键打开护眼，保护视力 | ||||||||||||||||||||
| 一键录屏 | 支持机身前置物理按键一键启动录屏功能 | ||||||||||||||||||||
| 一根网线上网 | 一根网线实现安卓和Windows同时上网功能 | ||||||||||||||||||||
| 支持10bit 1.07M 全彩显示（3840*2160）高清显示，真彩色OSD人性化操作菜单，具有完善的工厂设置模式，安卓系统 6.0 以上等。 | |||||||||||||||||||||
| 电源 | 工作电压 | 220V | |||||||||||||||||||
| 待机功耗 | ≤1W | ||||||||||||||||||||
| 最大功率 | ≤450W | ||||||||||||||||||||
| 安全可靠性能 | 抗暴抗冲击 | 支持 | |||||||||||||||||||
| 防水 | 支持 | ||||||||||||||||||||
| 耐磨 | 支持 | ||||||||||||||||||||
| 防尘 | 支持 | ||||||||||||||||||||
| 防静电 | 支持 | ||||||||||||||||||||
| 防飞溅 | 支持 | ||||||||||||||||||||
| 环境条件 | 工作温度 | -0℃~40℃ | |||||||||||||||||||
| 储存温度 | -20℃~60℃ | ||||||||||||||||||||
| 平均无故障时间 | 执行标准GB/T 5080.7-1986 | ||||||||||||||||||||
|
实物展台 (选配) |
物理分辨率 | 3264*2448（800W像素）(选配) | |||||||||||||||||||
| 连接方式 | USB连接 | ||||||||||||||||||||
| 对焦方式 | 自动对焦 | ||||||||||||||||||||
| 最大拍摄幅画 | A4幅画 | ||||||||||||||||||||
| 光源 | 自然光、LED辅助光源（可调） | ||||||||||||||||||||
| 接口 | USB | ||||||||||||||||||||
| 尺寸 | 312MM*440MM*82.3MM | ||||||||||||||||||||
| 工作温度 | 0℃~40℃ | ||||||||||||||||||||
| 结构 | 全模块化设计 | 安卓驱动模块、OPS 电脑、前置端口模块、音响模块、内置实物展台模块 | |||||||||||||||||||
| 净重 | 110KG | ||||||||||||||||||||
| 毛重 | 135KG | ||||||||||||||||||||
| 裸机尺寸（长宽厚）mm | 4200mm(L)*1221mm(H)*100mm(T) | ||||||||||||||||||||
| 包装尺寸（长宽厚）mm | 2380*398*1376mm | ||||||||||||||||||||
| 外壳材料 | 航空铝型材料 | ||||||||||||||||||||
| 外壳颜色 | 深灰色 | ||||||||||||||||||||
| 附件 | 整机合格证 | *1产品合格证（保修卡） | |||||||||||||||||||
| 保修卡 | |||||||||||||||||||||
| 电容书写笔 | *1电容书写笔 | ||||||||||||||||||||
| 连接件 | *4连接件 | ||||||||||||||||||||
| 上挂墙件 | *4上挂墙件 | ||||||||||||||||||||
| M8膨胀螺丝 | *18膨胀螺丝 | ||||||||||||||||||||
| M3/M5安装螺丝 | *12/*16安装螺丝 | ||||||||||||||||||||
| 擦布 | *2（粉笔擦布） | ||||||||||||||||||||
| 粉笔 | *1 | ||||||||||||||||||||
| 遥控器 | *1遥控器 | ||||||||||||||||||||
前置接口：USB3.0（共享）*2 / HDMI*1 / USB(触摸) *1 /VGA*1/VGA Audio*1
前置按键：Power/综合设置/护眼/录屏/图像比例/音量+/音量-
第二章：电容触摸相关规格
2.1产品概述
高触控纳米触控，通过插值算法得到的分辩率可高32767*32767；支持普通粉笔、无尘粉笔、水笔和手指触摸；本产品可选择支持 20 点触控；
2.2产品概述
主要规格参数
| 触摸参数 | 触控原理 | 电容触控 |
| 触控点数 | Windows系统20点/安卓10点 | |
| 触摸驱动方式 | HID免驱 | |
| 书写面材质 | 3MM物理钢化玻璃 | |
| 差值分辨率 | 32767*32767 | |
| 触摸屏感应方式 | 手指/电容笔 | |
| 响应速度 | ≤8ms | |
| 触控偏差 | ≤2mm | |
| 理论点击次数 | 无限次 | |
| 抗光性 | 具有抗光性 | |
| 校准 | 免校准(支持Win7自带较准程序) | |
| 触摸支持操作系统 | Windows/Linux/androids/MAC |
2.2操作系统和软件
| 固件升级方式 | Windows 7/8/10 支持 USB 升级 |
| 多点触控支持的操作系统 | Windows 7/8/10、Windows 7 Professional(专业版)、 Windows7 Home Premium(家庭高级版)、androids(需在内核代码中添加补丁)，以上系统须具有多点触控功能，且操作 系统必须是原版的(非GHOST 版)，否则将影响触控 |
| 单点支持的操作系统 | Windows7/WindowsXP/Vista/Linux/MacOS/androids |
第三章：整机功能
3.1操作系统和软件
| 1 | 安卓系统和电脑系统同步开关机 |
| 2 | 具备节能功能 |
| 3 | 具备单独听功能 |
| 4 | 具备智能温控系统，有效监控、预警、降温保护 |
| 5 | 具备智能 U 盘锁功能 |
| 6 | 具备智能 USB 接口，安卓和 PC 共享 |
| 7 | 具备悬浮菜单功能 |
| 8 | 支持安卓白板功能，能够进行书写、擦除、批注和保存，书写流畅不断笔 |
| 9 | 支持三指关闭屏幕 |
| 10 | 支持屏幕下移、无线MIC功能 |
| 11 | 具备一键启用减滤蓝光模式 |
| 12 | 具备一键切换显示比例模式（16:9、4:3） |
| 13 | 具备一键录制屏幕内容 |
| 14 | 嵌入式展台，一根数据线实现供电和数据传输 |
| 15 | 嵌入式系统上使用白板软件时，根据用户书写操作智能调节屏幕亮度 |

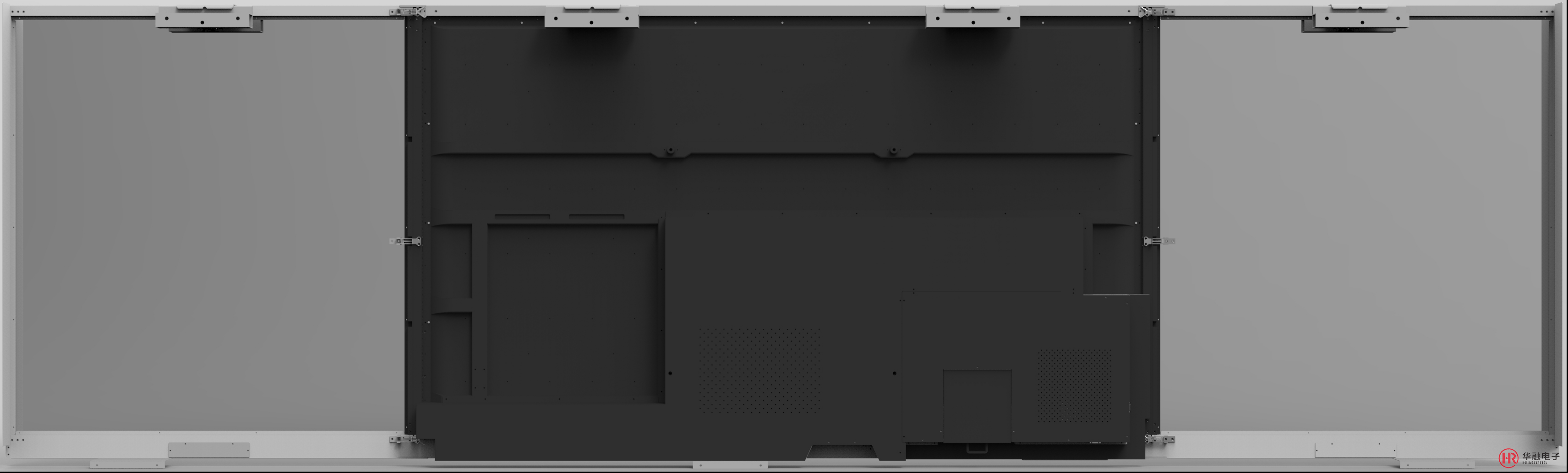

3.2整机拓展图
